API 6D Fire Safe Forged Ball Valve

  • Product Name:API 6D Fire Safe Forged Ball Valve
  • Unit Price:
  • Design Standard:API 6D/ASME B16.34/ API 608/ BS 5351/ MSS SP-72
  • FTF Dimension:ASME B16.10 / API6D/EN558-1
  • Flange Connection:ASME B16.5
  • Inspection and Test:API6D/API598
  • Delivery Time:15-30days
  • Tel: +86-22-28219562
  • Fax: +86-22-28219554 ext.8888
Product Details: API 6D Fire Safe Forged Ball Valve

Nominal Diameter:       2" to 48"

Nominal Pressure:       Class 150 & 300 &600&900&1500

Design Standard:         API 6D/ASME B16.34/ API 608/ BS 5351/ MSS SP-72

FTF Dimension:   ASME B16.10 / API6D/EN558-1

Flange Connection ASME B16.5

Inspection and Test:    API6D/API598

Material List


PART NAME                                 STANDARD                                    LOW TEMPERATURE         STAINLESS STEEL

1. BODY                                        ASTM A105                                    ASTM A350 LF2                ASTM A182 F304/F316

2. SEAT RING                               ASTM A105+ENP                           ASTM A350 LF2+ENP      ASTM A182 F304/F316

3. SEAT INSERT                          PTFE/RPTFE/NYLON                    PTFE/RPTFE/NYLON       PTFE/RPTFE/NYLON

4. SCREW                                     ASTM A193 B7/BM                        ASTM A320 L7/L7M          ASTM A193 B8/B8M

5. O-RING                                     VITON

6. GASKET                                   304SS/316SS+GRAPHITE

7. TRUNNION                               ASTM A105+ENP                          ASTM A350 LF2+ENP       ASTM A182 F304/F316

8. BOLT                                        ASTM A193 B7/BM                        ASTM A320 L7/L7M           ASTM A193 B8/B8M

9. NUT                                          ASTM A194 2H/2HM                      ASTM A94 7/7M                ASTM A194 8/8M

10. BONNET                                 ASTM A216 WCB                          ASTM A352 LCC               ASTM A351 CF8/CF8M

11. O-RING                                   VITON

12. SPRINGS                                INCONEL X-750

13. BALL                                       ASTM A105+ENP                            ASTM A350 LF2+ENP     ASTM A182 F304/F316

14. O-ING                                     VITON

15. GASKET                                 304SS/316SS+GRAPHITE

16. STEM                                      AISI 1045+ENP/ASTM A182 F6a    AISI 4140+ENP                ASTM A182 F304/F316

17. BEARING                                AISI 1045+RPTFE                           304SS+RPTFE                304SS/316SS+RPTFE

18. THRUST WASHER                PTFE                                               PTFE                                PTFE

19. O-RING                                   VITON

20. PACKING BOX                        ASTM A105+ENP                           ASTM A350 LF2+ENP     ASTM A182 F304/F316

21. SCREW                                   CARBON STEEL                           CARBON STEEL             STAINLESS STEEL

22. GEAR OPERATOR                 ASSEMBLY

23. BOLT                                       CARBON STEEL                           CARBON STEEL              STAINLESS STEEL

24. NUT                                         CARBON STEEL                           CARBON STEEL              STAINLESS STEEL

25. PACKING                                 GRAPHITE/PTFE

26. GERASE FITTING(STEM)      CARBON                                        STAINLESS STEEL         304SS/316SS

27. GREASE TING(SEAT)            CARBON                                        STAINLESS STEEL          304SS/316SS

28. ANTI STATIC BALL                 304SS                                            304SS                                 304SS/316SS

29. ANTI STATIC SPRING            304SS                                            304SS                                304SS/316SS

30. DRAIN VALVE AND PLUG      CARBON STEEL                            STAINLESS STEEL          304SS/316SS

Structure and Feature


1. FULL PORT DESIGN/REDUCED PORT DESIGN

2. 2 PIECE/3PIECE BOLTED BODY

3. TRUNNION MOUNTED BALL TYPE

4. DOUBLE BLOCK AND BLEED(DBB)

5. SECONDARY/EMERGENCY SEALING

6. AUTOMATIC BODY CAVITY&RELIEF

7. BLOW-OUT PROOF STEM

8. FIRE SAFE DESIGN

9. ANTI-STATIC DEVICE

10. ISO 5211 DIRECT MOUNTED TYPR

11. WITH LOCKING DEVICE

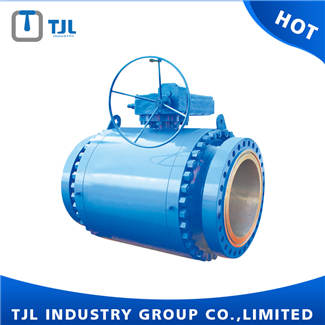

Product Images: API 6D Fire Safe Forged Ball Valve
