API6D Class 600 Carbon Steel Ball Valve

  • Product Name:API6D Class 600 Carbon Steel Ball Valve
  • Unit Price:
  • Design Standard:API 6D/ASME B16.34/ API 608/ BS 5351/ MSS SP-72
  • FTF Dimension:ASME B16.10 / API6D/EN558-1
  • Flange Connection:ASME B16.5
  • Inspection and Test:API6D/API598
  • Delivery Time:15-30days
  • Tel: +86-22-28219562
  • Fax: +86-22-28219554 ext.8888
Product Details: API6D Class 600 Carbon Steel Ball Valve

Nominal Diameter:        2" to 36"

Nominal Pressure:        Class 150 & 300 &600&900&1500

Design Standard:         API 6D/ASME B16.34/ API 608/ BS 5351/ MSS SP-72

FTF Dimension:            ASME B16.10 / API6D/EN558-1

Flange Connection:     ASME B16.5

Inspection and Test:    API6D/API598

Material List:

PART NAME                                        STANDARD                                        LOW TEMPERATURE          STAINLESS STEEL

1. BODY                                    ASTM A216 WCB                      ASTM A352 LCC               ASTM A351 CF8/ CF8M

2. SEAT RING                           ASTM A105+ENP                      ASTM A350 LF2+ENP      ASTM A182 F304/F316

3. SEAT INSERT                       PTFE/RPTFE/NYLON               PTFE/RPTFE/NYLON       PTFE/RPTFE/NYLON

4. SCREW                                ASTM A193 B7/BM                    ASTM A320 L7/L7M          ASTM A193 B8/B8M

5. O-RING                                 VITON

6. GASKET                               304SS/316SS+GRAPHITE

7. TRUNNION                           ASTM A105+ENP                      ASTM A350 LF2+ENP       ASTM A182 F304/F316

8. BOLT                                    ASTM A193 B7/BM                   ASTM A320 L7/L7M           ASTM A193 B8/B8M

9. NUT                                      ASTM A194 2H/2HM                 ASTM A94 7/7M                ASTM A194 8/8M

10. BONNET                            ASTM A216 WCB                      ASTM A352 LCC                ASTM A351 CF8/CF8M

11. O-RING                               VITON

12. SPRINGS                            INCONEL X-750

13. BALL                                   ASTM A105+ENP                      ASTM A350 LF2+ENP      ASTM A182 F304/F316

14. O-ING                                 VITON

15. GASKET                             304SS/316SS+GRAPHITE

16. STEMAISI                           1045+ENP/ASTM A182 F6a      AISI 4140+ENP                  ASTM A182 F304/F316

17. BEARING                            AISI 1045+RPTFE                     304SS+RPTFE                  304SS/316SS+RPTFE

18. THRUST                             WASHER PTFE                         PTFEPTFE

19. O-RING                               VITON

20. PACKING BOX                    ASTM A105+ENP                      ASTM A350 LF2+ENP       ASTM A182 F304/F316

21. SCREW                               CARBON STEEL                      CARBON STEEL                STAINLESS STEEL

22. GEAR                                  OPERATORASSEMBLY

23. BOLT                                   CARBON STEEL                      CARBON STEEL                STAINLESS STEE

24. NUT                                     CARBON STEEL                      CARBON STEEL                STAINLESS STEEL

25. PACKING                             GRAPHITE/PTFE

26. GERASE FITTING(STEM)  CARBON                                    STAINLESS STEEL            304SS/316SS

27. GREASE TING(SEAT)         CARBON                                   STAINLESS STEEL             304SS/316SS

28. ANTI STATIC BALL              304SS                                       304SS                                 304SS/316SS

29. ANTI STATIC SPRING         304SS                                       304SS                                 304SS/316SS

30. DRAIN VALVE AND PLUG   CARBON STEEL                       STAINLESS STEEL             304SS/316SS

Structure and Feature

1. FULL PORT DESIGN/REDUCED PORT DESIGN

2. 2 PIECE/3PIECE BOLTED BODY

3. TRUNNION MOUNTED BALL TYPE

4. DOUBLE BLOCK AND BLEED(DBB)

5. SECONDARY/EMERGENCY SEALING

6. AUTOMATIC BODY CAVITY&RELIEF

7. BLOW-OUT PROOF STEM

8. FIRE SAFE DESIGN

9. ANTI-STATIC DEVICE

10. ISO 5211 DIRECT MOUNTED TYPR

11. WITH LOCKING DEVICE

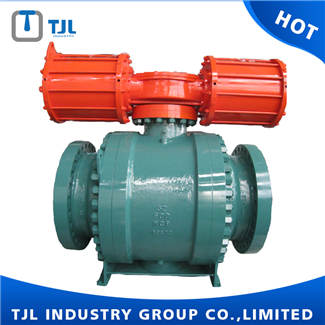

Product Images: API6D Class 600 Carbon Steel Ball Valve
