Side Entry Forged Flange Ball Valve

  • Product Name:Side Entry Forged Flange Ball Valve
  • Unit Price:
  • Design Standard:API 6D/ASME B16.34/ API 608/ BS 5351/ MSS SP-72
  • FTF Dimension:ASME B16.10 / API6D/EN558-1
  • Flange Connection:ASME B16.5
  • Inspection and Test:API6D/API598
  • Delivery Time:15-30 days
  • Tel: +86-22-28219562
  • Fax: +86-22-28219554 ext.8888
Product Details: Side Entry Forged Flange Ball Valve

Nominal Diameter:        2" to 48"

Nominal Pressure:        Class 150 & 300 &600&900&1500

Design Standard:          API 6D/ASME B16.34/ API 608/ BS 5351/ MSS SP-72

FTF Dimension         ASME B16.10 / API6D/EN558-1

Flange Connection:      ASME B16.5

Inspection and Test:    API6D/API598

Material List:


PART NAME                                 STANDARD                                 LOW TEMPERATURE         STAINLESS STEEL

1. BODY                                        ASTM A105                                  ASTM A350 LF2                ASTM A182 F304/F316

2. SEAT RING                               ASTM A105+ENP                         ASTM A350 LF2+ENP      ASTM A182 F304/F316

3. SEAT INSERT                           PTFE/RPTFE/NYLON                 PTFE/RPTFE/NYLON       PTFE/RPTFE/NYLON

4. SCREW                                     ASTM A193 B7/BM                      ASTM A320 L7/L7M          ASTM A193 B8/B8M

5. O-RING                                     VITON

6. GASKET                                   304SS/316SS+GRAPHITE

7. TRUNNION                              ASTM A105+ENP                         ASTM A350 LF2+ENP       ASTM A182 F304/F316

8. BOLT                                        ASTM A193 B7/BM                       ASTM A320 L7/L7M          ASTM A193 B8/B8M

9. NUT                                          ASTM A194 2H/2HM                    ASTM A94 7/7M                ASTM A194 8/8M

10. BONNET                                ASTM A216 WCB                         ASTM A352 LCC               ASTM A351 CF8/CF8M

11. O-RING                                   VITON

12. SPRINGS                                INCONEL X-750

13. BALL                                       ASTM A105+ENP                         ASTM A350 LF2+ENP      ASTM A182 F304/F316

14. O-ING                                      VITON

15. GASKET                                 304SS/316SS+GRAPHITE

16. STEM                                      AISI 1045+ENP/ASTM A182 F6a AISI 4140+ENP                ASTM A182 F304/F316

17. BEARING                                AISI 1045+RPTFE                        304SS+RPTFE                304SS/316SS+RPTFE

18. THRUST WASHER                PTFE                                            PTFE                                PTFE

19. O-RING                                   VITON

20. PACKING BOX                        ASTM A105+ENP                        ASTM A350 LF2+ENP     ASTM A182 F304/F316

21. SCREW                                  CARBON STEEL                          CARBON STEEL            STAINLESS STEEL

22. GEAR OPERATOR                 ASSEMBLY

23. BOLT                                      CARBON STEEL                          CARBON STEEL            STAINLESS STEEL

24. NUT                                        CARBON STEEL                          CARBON STEEL            STAINLESS STEEL

25. PACKING                                GRAPHITE/PTFE

26. GERASE FITTING(STEM)     CARBON                                       STAINLESS STEEL        304SS/316SS

27. GREASE TING(SEAT)           CARBON                                       STAINLESS STEEL         304SS/316SS

28. ANTI STATIC BALL                304SS                                            304SS                             304SS/316SS

29. ANTI STATIC SPRING           304SS                                            304SS                             304SS/316SS

30. DRAIN VALVE AND PLUG      CARBON STEEL                          STAINLESS STEEL        304SS/316SS

Structure and Feature


1. FULL PORT DESIGN/REDUCED PORT DESIGN

2. 2 PIECE/3PIECE BOLTED BODY

3. TRUNNION MOUNTED BALL TYPE

4. DOUBLE BLOCK AND BLEED(DBB)

5. SECONDARY/EMERGENCY SEALING

6. AUTOMATIC BODY CAVITY&RELIEF

7. BLOW-OUT PROOF STEM

8. FIRE SAFE DESIGN

9. ANTI-STATIC DEVICE

10. ISO 5211 DIRECT MOUNTED TYPR

11. WITH LOCKING DEVICE

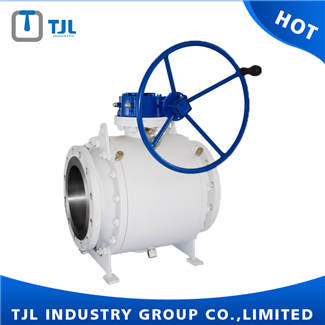

Product Images: Side Entry Forged Flange Ball Valve
