Three-Piece Forge Steel Ball Valve

  • Product Name:Three-Piece Forge Steel Ball Valve
  • Unit Price:
  • Design Standard:API 6D/ASME B16.34/ API 608/ BS 5351/ MSS SP-72
  • FTF Dimension:ASME B16.10 / API6D/EN558-1
  • Flange Connection:ASME B16.5
  • Inspection and Test:API6D/API598
  • Delivery Time:15-30 days
  • Tel: +86-22-28219562
  • Fax: +86-22-28219554 ext.8888
Product Details: Three-Piece Forge Steel Ball Valve

Nominal Diameter:       2" to 48"

Nominal Pressure:       Class 150 & 300 &600&900&1500

Design Standard:         API 6D/ASME B16.34/ API 608/ BS 5351/ MSS SP-72

FTF Dimension:            ASME B16.10 / API6D/EN558-1

Flange Connection:     ASME B16.5

Inspection and Test:    API6D/API598


Material List:

PART NAME                                STANDARD                                    LOW TEMPERATURE      STAINLESS STEEL

1. BODY                                       ASTM A105                                    ASTM A350 LF2               ASTM A182 F304/F316

2. SEAT RING                               ASTM A105+ENP                          ASTM A350 LF2+ENP      ASTM A182 F304/F316

3. SEAT INSERT                          PTFE/RPTFE/NYLON                    PTFE/RPTFE/NYLON      PTFE/RPTFE/NYLON

4. SCREW                                    ASTM A193 B7/BM                        ASTM A320 L7/L7M         ASTM A193 B8/B8M

5. O-RING                                     VITON

6. GASKET                                   304SS/316SS+GRAPHITE

7. TRUNNION                               ASTM A105+ENP                          ASTM A350 LF2+ENP     ASTM A182 F304/F316

8. BOLT                                         ASTM A193 B7/BM                        ASTM A320 L7/L7M        ASTM A193 B8/B8M

9. NUT                                           ASTM A194 2H/2HM                     ASTM A94 7/7M              ASTM A194 8/8M

10. BONNET                                 ASTM A216 WCB                          ASTM A352 LCC             ASTM A351 CF8/CF8M

11. O-RING                                   VITON

12. SPRINGS                                INCONEL X-750

13. BALL                                        ASTM A105+ENP                          ASTM A350 LF2+ENP    ASTM A182 F304/F316

14. O-ING                                      VITON

15. GASKET                                  304SS/316SS+GRAPHITE

16. STEM                                       AISI 1045+ENP/ASTM A182 F6a  AISI 4140+ENP              ASTM A182 F304/F316

17. BEARING                                 AISI 1045+RPTFE                         304SS+RPTFE              304SS/316SS+RPTFE

18. THRUST WASHER                  PTFEPTFEPTFE

19. O-RING                                    VITON

20. PACKING BOX                        ASTM A105+ENP                           ASTM A350 LF2+ENP   ASTM A182 F304/F316

21. SCREW                                   CARBON STEEL                            CARBON STEEL            STAINLESS STEEL

22. GEAR OPERATOR                 ASSEMBLY

23. BOLT                                       CARBON STEEL                            CARBON STEEL            STAINLESS STEEL

24. NUT                                         CARBON STEEL                            CARBON STEEL            STAINLESS STEEL

25. PACKING                                GRAPHITE/PTFE

26. GERASE FITTING(STEM)      CARBON                                        STAINLESS STEEL        304SS/316SS

27. GREASE TING(SEAT)            CARBON                                        STAINLESS STEEL        304SS/316SS

28. ANTI STATIC BALL                 304SS                                             304SS                             304SS/316SS

29. ANTI STATIC SPRING            304SS                                             304SS                             304SS/316SS

30. DRAIN VALVE AND PLUG      CARBON STEEL                            STAINLESS STEEL        304SS/316SS


Structure and Feature

1. FULL PORT DESIGN/REDUCED PORT DESIGN

2. 2 PIECE/3PIECE BOLTED BODY

3. TRUNNION MOUNTED BALL TYPE

4. DOUBLE BLOCK AND BLEED(DBB)

5. SECONDARY/EMERGENCY SEALING

6. AUTOMATIC BODY CAVITY&RELIEF

7. BLOW-OUT PROOF STEM

8. FIRE SAFE DESIGN

9. ANTI-STATIC DEVICE

10. ISO 5211 DIRECT MOUNTED TYPR

11. WITH LOCKING DEVICE

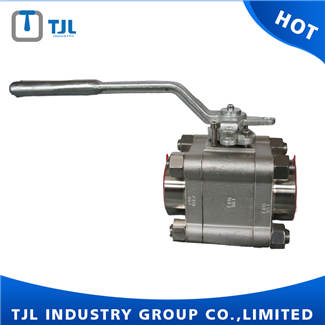

Product Images: Three-Piece Forge Steel Ball Valve
