ANSI Stainless Steel Globe Valve DN100

  • Product Name:ANSI Stainless Steel Globe Valve DN100
  • Unit Price:
  • Design Standard:BS 1873 and ANSI B 16.34
  • FTF Dimension:ASME B 16.10
  • Flange Connection:ASME B16.5 CL150/CL300/CL600/CL900
  • Inspection and Test:API 598
  • Delivery Time:15-30days
  • Tel: +86-22-28219562
  • Fax: +86-22-28219554 ext.8888
Product Details: ANSI Stainless Steel Globe Valve DN100

Nominal Diameter:       1/2" to 12"

Nominal Pressure:       Class 150 & Class 300 & Class 600 & Class 900

Design Standard:         BS 1873 and ANSI B 16.34

FTF Dimension:           ASME B 16.10

Flange Connection:     ASME B16.5 CL150/CL300/CL600/CL900

Inspection and Test:   API 598

Material List:


No. Item                     Material                                   Symbol

1. Body                      Stainless Steel                         ASTM A351 CF8

                                  Stainless Steel                         ASTM A351 CF8M

                                  WCB                                        ASTM A216 WCB

2. Disc                       Stainless Steel                         ASTM A351 CF8

                                  Stainless Steel                         ASTM A351 CF8M

                                  Trim 1                                      ASTM A216 WCB+13Cr

                                  Trim 5                                      ASTM A216 WCB+STL

                                  Trim 8                                      ASTM A216 WCB+STL

3. Stem                      Stainless Steel                         ASTM A182 F304/F316

                                                                                   ASTM A182 F6a

4. Seat                       Stainless Steel                         ASTM A351 CF8

                                  Stainless Steel                         ASTM A351 CF8M

                                  Trim 1                                      A105+13Cr

                                  Trim 5                                      A105+STL

                                  Trim 8                                      A105+13Cr

5. Bonnet                   Stainless Steel                        ASTM A351 CF8

                                  Stainless Steel                        ASTM A351 CF8M

                                  WCB                                       ASTM A216 WCB

6. Packing                  Graphite                                 Graphite

7. Gland                     Stainless Steel                        ASTM A182 F304

                                  Stainless Steel                        ASTM A182 F316

                                  Carbon Steel                          ASTM A216 WCB

8. Handwheel            Ductile Iron/Carbon Steel       Ductile Iron/WCB

9. Bolt                        ASTM A193-B7/B8/B8M          ASTM A193-B7/B8/B8M

10. Nut                      ASTM A194-2H/8/8M              ASTM A194-2H/8/8M

11. Gasket                304+Graphite                          304+Graphite


OEM Factory:    Professional manufacturer, clients from whole world.

High Quality, Competitive Price:    Custom is accepted.

Complete Service:    Long service Life, Fast delivery, Multilingual services.

Certificates:    ISO9001, CE, NSF, TS, WRAS.

Low MOQ:    Ready for providing the sample and producing some small orders


Structure and Feature


1. STRAIGHT PATTERN BODY DESIGN

2. TAPERED, GLOBE, OR PLUG DISC

3. RENEWABLE OR WELDED SEAT

4. BOLTED BONNET , BACK SEAL STRUCTURE

5. OS&Y, OUTSIDE SCREW AND YOKE

6. EXTENDED STEM DESIGN FOR LOW TEMPERATURE

7. ISO TOP FLANGE FOR BARE STEM GLOBE VALVE

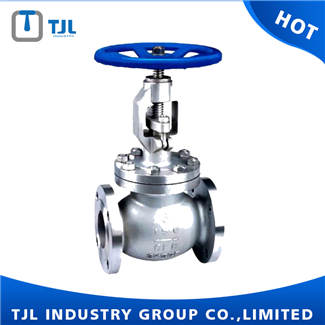

Product Images: ANSI Stainless Steel Globe Valve DN100
